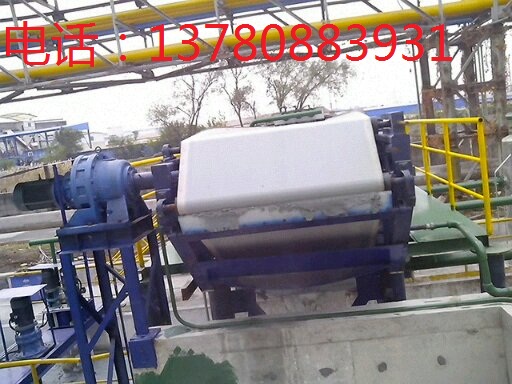

上海中冶宝钢集团钢渣污泥处理项目
产品名称:

上海中冶宝钢集团钢渣污泥处理项目

所属分类:案例工程
订购热线:13780883931

详细说明

一、特点:

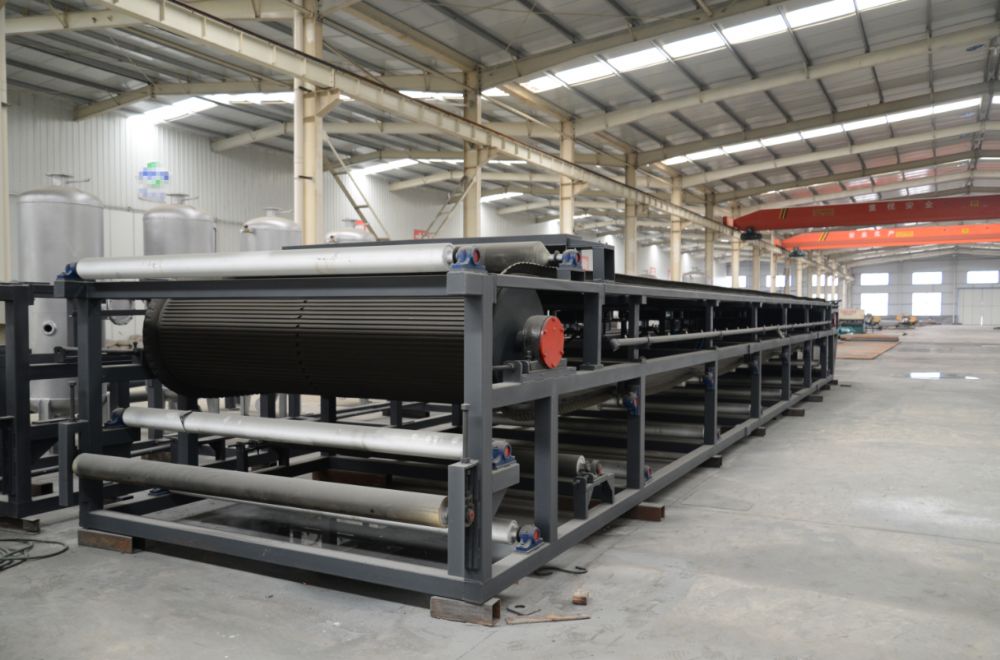

DU型橡胶带式真空过滤机特点:

1、真空实现连续操作,无真空释放,工作效率高,能耗低。
2、过滤滤饼洗涤(顺流洗涤或逆流洗涤)连续,自动化程度高,滤布无相对摩擦,使用寿命长。

3、结构合理,采用托辊或气垫支撑胶带。真空室采用超高分子材料制造,自润滑性能及密封性能好、摩擦系数小。胶带使用寿命长。

4、设备易损件少,运行费用低。

二、工作原理

橡胶带式真空过滤机是一种自动化程度极高的新型过滤设备。该机以滤布为介质,浆料由加料器均布在向前移动的滤布上,在真空推动力的作用下,滤液穿过滤布和胶带吸引沟进入真空箱,再由真空箱的排液孔进入集液槽中回收或排放。滤布上的滤饼经多次洗涤、抽干,最后在滤布转向处进入卸料处理,完成卸料之后滤布通过滤布洗刷装置进行再生。之后滤布通过一系列滤布托辊、滤布纠偏装置,最后再通过进料端组件上滤布压辊,又重新覆盖在橡胶带之上进入给料段、过滤、洗涤和抽干段,其操作过程是完全连续的。

三、 工作流程图

四、主机安装外形



五、DU型橡胶带式真空过滤机参数:

系列过滤面积过滤有效宽度过滤有效长度整机总长(不含出料斗)机身总宽(不含气液分离器)机身高度重量 (主机)
SeriesFiltering Area(㎡)Net Filtering Width(mm)Net Filtering Length(mm)Length.L (mm)Width.L (mm)Height.H (mm)Weight (t)
400140025004500100013001.5
6305630790010650130013003.6
6.310000134004.2
7.812300157004.8
100081000800012000160016305
1010000140005.2
11.511500155005.8
13007.3130056009800180020605.2
9.17000112005.8
10.98400126006.6
14.611200154007.8
18.214000182009
20154002000011
18002018001120015400~2430218011.6
25145001820013
30168002100015.2
20002020001000014200~2700218012
25125001670013.2
29140001950016
33.6168002230018
39.2196002510024
220025220011300159002900238014.6
27122001680018
31140001860020
25002525001000014200~3200245011.3
30120001620015.3
35140001820016.8
40160002020022.5
49196002380025
56224002660028
31504531501428019300~3650245030.6
53168002160033
60190002380036
330061330018400235004100290038
72218002680048
380080380021000265004800320052
85223002780056
95250003050064
118310003750075
420072420017300228105050338555
4500120450026700320005300390588
