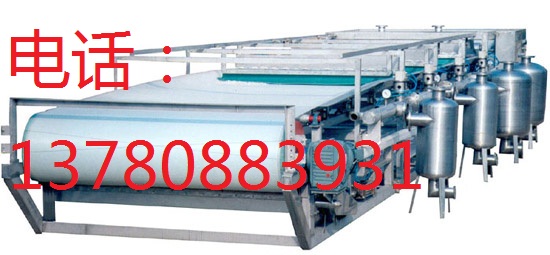

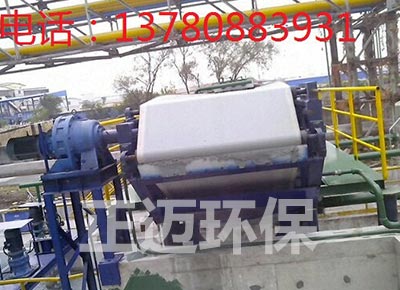

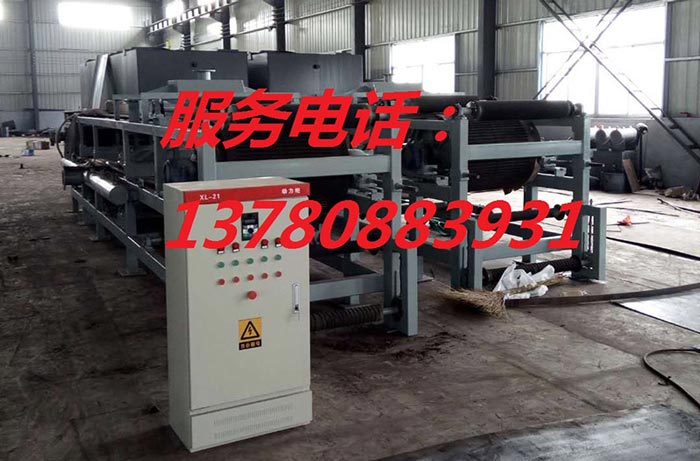

真空带式过滤机:
一、产品概述:
带式真空过滤机是我厂在引进国外同类产品技术基础上,自主开发的一种高效过滤固液分离设备。该设备采用了固定真空盒,胶带在真空盒上滑动,真空盒与胶带间构成运动密封的结构型式,以真空负压为推动动力实现固液分离的设备。在结构上,过滤区段沿水平长度方向布置,能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作,并且母液有与滤饼洗涤洗液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好,滤饼水分低、操作灵活、维护简单等优点。胶带机经我厂多年改进和完善,产品的技术性能和质量已达到了国际先进水平,已广泛应用于冶金、矿山、、化工、造纸、食品、制药、洗煤、环保等领域中的固液分离,尤其在烟气脱硫中的石膏脱水方面(FGD)有良好的应用。
二、技术特点:
1:整体结构模块化设计,可灵活组装,便于运输和安装。
2:自动化程度高;下料、过滤、洗涤、吸干、卸料、滤布清洗均为连续自动化,提高生产效率,降低运行成本,极大减轻工人劳动强度,改善工作环境。
3:过滤速度快;物料通过沉淀区,大颗粒在底层,小颗粒在上层,滤饼结构合理,滤液通透阻力小,可进行薄层快速过滤。
4:过滤工艺方便;滤饼厚度、洗水量。逆流洗涤级数、真空度、滤布速度任意调整,以达到最佳过滤效果。
5:洗涤效果好;可实现多级平流或逆流洗涤,洗涤均为彻底,母液和洗涤液根据工艺需要可分别收集和再利用。
6:控制系统应用了DCS技术,可实现现场和远程自动控制。
三、工艺流程示意图:

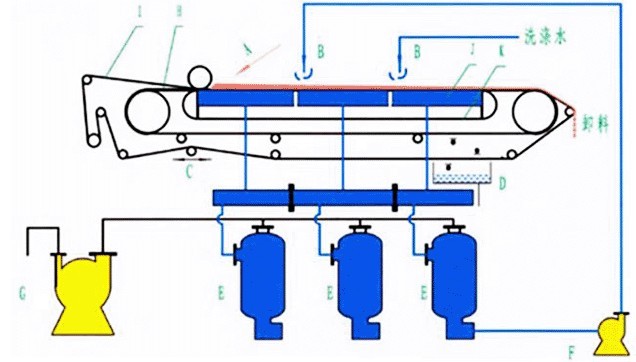

A、加料装置 B、淋洗装置 C、纠偏装置 D清洗装置 E气液分离器 F、反水泵 G、真空泵 H、橡胶带 I、滤布 J、真空盒 K。磨擦带
四、真空盒与升降装置:
真空盒采用分节联结成整体,每节均有管口与集液总管相连形成真空集液系统。

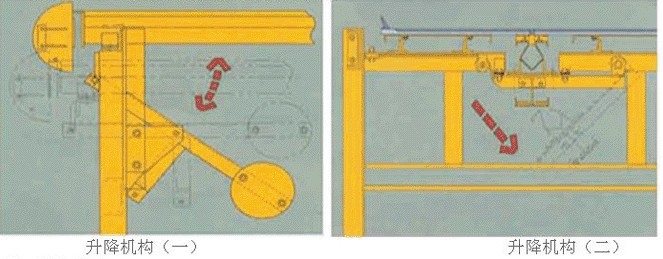

同时设计了一套升降机构,有利于更换摩擦带。
五、纠偏装置:

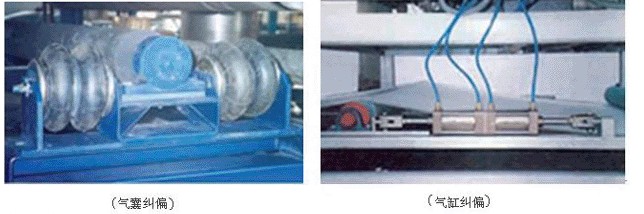

采用气缸或气囊推动纠偏转一定角度来自动纠正滤布的偏移,保证滤布的正常运转。
八、淋洗工艺:
采用逆流淋洗与喷淋洗装置,同时可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法,对物料清洗的更彻底。
(逆流洗涤) (顺流洗涤)
九、控制系统:
采用远程与现场交互控制的方式,方便了工作的操作,便于实施无人操作。
十、胶带裙边及挡板:
采用EP200四层聚酯布的环形橡胶带,胶带裙边采用组合结构即波形裙边与平行胶带粘合而成,这种结构裙边伸缩性好,可避免裙边经过辊筒改向破裂,可防止料液从两侧流出。橡胶带的上部构造通过布层纤维进入橡胶层导致胶带分层,大大的延长了橡胶带的使用寿命。
十一、应用范围(部分):
化 | 4A沸石 | 催化剂 | 矿物 | 氢氧化铝 | 钾盐 | 食品 | 醋酸 | 肥料 | 磷石膏 |
玛瑙填料 | 染料及其中间体 | 煤的泥浆 | 二氧化钛 | 支链淀粉衍生物 | 磷酸氢钙 | ||||
氟化铝 | 工业洗涤剂 | 铜的浓缩物 | 柠檬酸钙 | 碳酸钙 | |||||
氧化铝凝胶 | 氧化铁 | 黄金的沉淀物 | 草酸钙 | 硫酸钙 | |||||
氢氧化铝 | 氧化铝 | 钛铁矿 | 硫酸钙 | 硝酸钙 | |||||
磷酸铝 | 锌矾白 | 氢氧化镁 | 谷氨酸 | 硝酸法的泥浆 | |||||
硫酸铝 | 碳酸镁 | 碳酸锰 | 蔗糖 | 环境 | 工业废水 | ||||
氨基酸 | 氢氧化镁 | 矿石沥滤残渣 | 柠檬酸 | 城市污水 | |||||
钡盐 | 镍盐 | 磷酸盐 | 乳酸 | 除尘污泥等 | |||||
硼酸盐 | 过氧化物 | 红泥 | 麦芽糖 | ||||||
硼酸 | 磷酸 | 金红石 | 蛋白质 | ||||||
溴盐 | 涂料 | 银的回收物 | 植物油 | ||||||
锌盐 | 增塑剂 | 钛矿的分解物 |
十二、技术参数:
设备技术参数Technical parameter
型号 | 过滤面积m² | 过滤有效长度mm | 主电机功率kw | 真空耗量m³/min | 真空机功率kw |
400 | 1.0 | 2500 | 3 | 2 | 1.1 |
630 | 5.0 | 7900 | 3 | 15 | 30 |
6.3 | 10000 | 3 | 15 | 30 | |
1300 | 7.3 | 5600 | 5.5 | 15 | 30 |
9.1 | 7000 | 5.5 | 20 | 37 | |
10.9 | 8400 | 5.5 | 20 | 37 | |
14.6 | 11200 | 5.5 | 20 | 37 | |
18.2 | 14000 | 7.5 | 30 | 45 | |
20.0 | 15400 | 7.5 | 30 | 45 | |
1800 | 20.0 | 11200 | 7.5 | 30 | 45 |
25.0 | 14000 | 11 | 42 | 55 | |
30.0 | 16800 | 11 | 42 | 55 | |
2000 | 20.0 | 10000 | 11 | 42 | 55 |
25.0 | 12500 | 11 | 42 | 55 | |
29.0 | 14000 | 11 | 42 | 55 | |
33.6 | 16800 | 11 | 66 | 55 | |
39.2 | 19600 | 15 | 66 | 75 | |
2500 | 25.0 | 10000 | 11 | 30 | 55 |
30.0 | 12000 | 11 | 42 | 55 | |
35.0 | 14000 | 15 | 42 | 75 | |
42.0 | 16800 | 22 | 86 | 110 | |
49.0 | 19600 | 22 | 86 | 110 | |
56.0 | 22400 | 30 | 97 | 160 | |
3150 | 61.7 | 19600 | 30 | 100 | 另选 |
70.6 | 22400 | 30 | 123 | 另选 | |
79.4 | 25200 | 30 | 141 | 另选 |
