板框压滤机
板框压滤机是工业生产中的实现固体,液体分离的一种设备,应用于化工、陶瓷、石油、医药、食品、冶炼等行业。也适用于工业过滤污水处理;液压式为机、电、液一体式。采用液压设备压紧,手动机械锁紧保压。操作维护方便,运行安全可靠。板框压滤机的工作原理:用于固体和液体的分离。压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是:混合液流经过滤介质(滤布),固体停留在滤布上,并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布,成为不含固体的清液。
机型分类

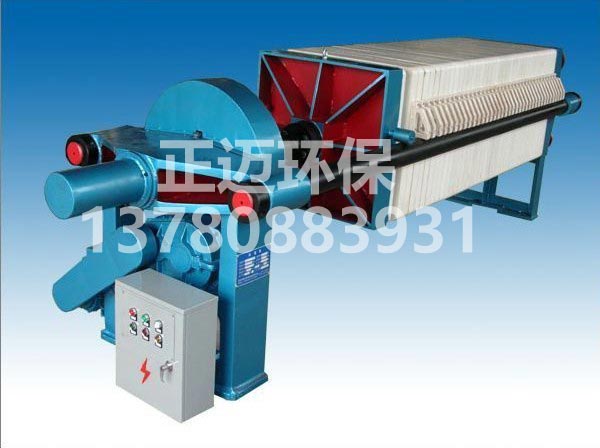

1:板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧;机械压紧是电动机配H型减速箱,经机架传动部件推动压紧板压紧;液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架,机架上压紧板与压紧装置饺接,在止推板和压紧板之间依次交替排列着滤板和滤框,滤板和滤框之间夹着过滤介质;压紧装置推动压紧板,将所有滤板和滤框压紧在机架中,达到额定压紧力后,即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室),固体颗粒被过滤介质截留在滤室内,滤液则透过介质,由出液孔排出机外。
2:压滤机的出液有明流和暗流两种形式,滤液从每块滤板的出液孔直接排出机外的称明流式,明流式便于监视每块滤板的过滤情况,发现某滤板滤液不纯,即可关闭该板出液口;若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式,暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。
详细介绍
1:板框压滤机按照工作方式可分为手动式板框压滤机、全自动板框压滤机、半自动板框压滤机;板框压滤机亦可以按其重要组成元素--滤板来区别,常见的有聚丙烯板框压滤机、橡胶板板框压滤机等。
2:压滤机根据是否需要对滤渣进行洗涤,又可分为可洗和不可洗两种形式,可以洗涤的称可洗式,否则称为不可洗式。可洗式压滤机的滤板有两种形式,板上开有洗涤液进液孔的称为有孔滤板(也称洗涤板),未开洗涤液进液孔的称无孔滤板(也称非洗涤板)。可洗式压滤机又有单向洗涤和双向洗涤之分,单向洗涤是由有孔滤板和无孔滤板组合交替放置;双向洗涤滤板都为有孔滤板,但相邻两块滤板的洗涤应错开放置,不能同时通过洗涤液。
一.手动板框式压滤机分别由滤框、滤布、滤板和滤板滤布组成的过滤部件和对过滤部分进行压紧(手轮、千斤顶)的机架部件,止推板端各孔,分别为进料孔,进洗涤液孔,滤液排出集液孔,洗涤液排出集液孔等。根据您选用的压滤机型号接装管路。

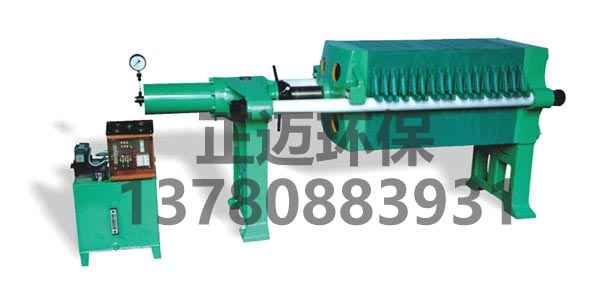

二.液压压紧板框式压滤机由主机(机架和滤室)、液压部件和电气等部分组成。
三(1 )主机部分
主机由两根横梁,其两端分别固定在止推板1和液压缸座11的两侧面,构成机架。在左右横梁8上垂直搁置、依次排列着由滤框3、滤板4、滤布5组成的若干滤室;并可沿横梁作水平方向移动。压紧板7与活塞杆9铰接。由液压缸活塞驱使前后移动,压紧滤框、滤板,达到液压工作压力后,旋转锁紧螺母10锁紧保压。再关闭电机,即可进料过滤。
(2) 液压部件
液压部件由液压辅件(油箱和滤油器)、液压泵、阀、液压缸和管路等组成。
液压用油需经20μm孔径过滤,加油至液面线上限,电动机驱动油泵,压力油经电磁阀进入液压缸;推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页。
(3 )电气元件
电气元件安装在油箱右侧,操纵元件安装在油缸座右侧。
设备选型时,应考虑以下几个方面:
(1)对泥饼含固率的要求。一般板框式压滤机与其他类型脱水机相比,泥饼含固率最高,可达35%,如果从减少污泥堆置占地因素考虑,板框式压滤机应该是首选方案。
(2)框架的材质。
(3)滤布振荡装置,以使滤饼易于脱落。与其他型式脱水机相比,板框式压滤机最大的缺点是占地面积较大。 同时,由于板框式压滤机为间断式运行,效率低,操作间环境较差,有二次污染,国内大型污水处量厂己很少采用。但大量生产工厂进行了开发研制工作,使其适应了现代化污水处理厂的要求,如通过PLC系统控制就可以实现系统全自运方式,其压滤、滤板的移动、滤布的振荡、压缩空气的提供、滤布冲洗、进料等操作全部可通过PLC远端控制来完成,大大减轻了工人的劳动强度。
1:板框压滤机的工作原理:用于固体和液体的分离。与其它固液分离设备相比,压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是:混合液流经过滤介质(滤布),固体停留在滤布上,并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布,成为不含固体的清液。
2:板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽,其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上,由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室,在滤布上形成滤渣,直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道,集中排出。过滤完毕,可通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。随后打开压滤机卸除滤渣,清洗滤布,重新压紧板、框,开始下一工作循环。
3:板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下,操作压力一般为0.3~1.6兆帕,特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形,滤框的内边长为 200~2000毫米,框厚为16~80毫米,过滤面积为1~1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
